Tecnologias de comunicação sem fio

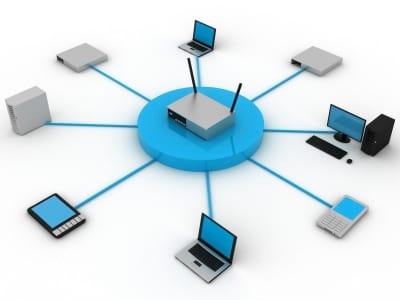

        As tecnologias de rede sem fio (wireless) permitem a conexão de dispositivos eletrônicos sem o uso de cabos, a distâncias que variam de acordo com a tecnologia empregada e a potência dos dispositivos.
Os padrões IEEE 802.11 são identificados por letras e cada um deles define como as informações são codificadas para transmissão entre os equipamentos, as frequências e canais disponíveis para uso e as velocidades de transmissão possíveis.

        WiMAX é uma tecnologia padronizada de rede sem fio que permite substituir as tecnologias de acesso de banda larga por cabo e ADSL. O WiMAX permite a comunicação fixa entre um ou mais pontos, comunicação portátil e, eventualmente, comunicação móvel sem fio sem a necessidade de visada direta com a estação base.
        O IEEE 802.16 é o padrão para transmissão sem fio ponto-a-ponto e ponto-multiponto para estações fixas (BWA – Broadband wireless access). A versão inicial foi desenvolvida para cobrir várias soluções de BWA entre 10 e 66-GHz e projetada para atingir até 50 quilômetros. Como resultado, somente um conjunto de funcionalidades foi adotada pelo mercado, gerando o padrão atual IEEE Std 802.16-2004 que opera em freqüências abaixo de 11-GHz, aprovado em junho de 2004.
Esse padrão é conhecido como WiMAX que é um acrônimo de Worldwide Interoperability for Microwave Access.

         Uma rede de telefonia celular divide uma área geográfica em segmentos chamados células (daí a denominação "celular"). Cada célula possui uma estação rádio-base (chamada a partir deste ponto apenas como base) formada por antenas com receptores e emissores de sinal, e ligada a uma centra telefônica. Os celulares são sistema full-duplex, o que significa que, quando uma chamada é estabelecida, a pessoa pode ouvir e falar ao mesmo tempo. Isso é possível porque uma determinada frequência de rádio é utilizada para recepção de sinal, enquanto que outra é destinada à emissão. Walkie-talkies são half-duplex, ou seja, utilizam uma única frequência, por isso, só uma pessoa pode falar por vez.

Cabos de par trançado (Twisted pair)

Cabos de par trançado

        Os cabos de par trançado foram originalmente projetados para o tráfego de telefônico analógico. Possuem dois ou mais fios entrelaçados em forma de espiral, sendo que cada par é isolado do outro por material isolante, que normalmente são recobertos por uma proteção de PVC (PolyVinyl Chloride). O objetivo desse entrelaçamento é reduzir a indução de ruídos e manter as propriedades elétricas constantes do meio, em todo o seu comprimento. Os cabos, ao serem dispostos como estão, geram um campo eletromagnético que faz o papel de barreira contra interferências externas ("Cross Talk"), reduzindo a diafonia (ruídos provocados pelos sinais elétricos que trafegam em sentidos opostos).Cada par constitui um condutor positivo. Existem três tipos de cabos Par trançado:

Tipos de cabo de Par Trançado

• Unshielded Twisted Pair - UTP ou Par Trançado sem Blindagem: é o mais usado atualmente tanto em redes domésticas quanto em grandes redes industriais devido ao fácil manuseio, instalação, permitindo taxas de transmissão de até 100 Mbps com a utilização do cabo CAT 5e; é o mais barato para distâncias de até 100 metros; Para distâncias maiores emprega-se cabos de fibra óptica. Sua estrutura é de quatro pares de fios entrelaçados e revestidos por uma capa de PVC. Pela falta de blindagem este tipo de cabo não é recomendado ser instalado próximo a equipamentos que possam gerar campos magnéticos (fios de rede elétrica, motores, inversores de frequência) e também não podem ficar em ambientes com umidade.

Cabo UTP

•  Shielded Twisted Pair - STP ou Par Trançado Blindado (cabo com blindagem): É semelhante ao UTP. A diferença é que possui uma blindagem feita com a malha metálica em cada par. É recomendado para ambientes com interferência eletromagnética acentuada. Por causa de sua blindagem especial em cada par acaba possuindo um custo mais elevado. Caso o ambiente possua umidade, grande interferência eletromagnética, distâncias acima de 100 metros ou exposto diretamente ao sol ainda é aconselhável o uso de cabos de fibra óptica.

• Screened Twisted Pair - ScTP também referenciado como FTP (Foil Twisted Pair), os cabos são cobertos pelo mesmo composto do UTP categoria 5 Plenum, para este tipo de cabo, no entanto, uma película de metal é enrolada sobre o conjunto de pares trançados, melhorando a resposta ao EMI, embora exija maiores cuidados quanto ao aterramento para garantir eficácia frente às interferências.
